Aire de Reposición NFPA 96 para Hornos de Pizza: Guía Completa
Protege al Personal y a los Hornos: Aire de Reposición NFPA 96 para Cocinas de Pizza
Sí, casi todas las instalaciones de hornos de pizza comerciales necesitan aire de reposición (o aire de compensación) una vez que la campana extractora alcanza la capacidad comercial típica. La normativa NFPA 96 exige que se suministre aire de reposición siempre que un sistema de extracción de cocción comercial esté funcionando, y las campanas de pizza suelen superar el umbral de 800 CFM, donde una unidad dedicada de aire de reposición se convierte en práctica estándar. Confirma las cifras exactas con tu autoridad local competente y un ingeniero de HVAC antes de finalizar tu diseño.
En resumen:
- Los sistemas de aire de reposición son obligatorios una vez que las campanas extractoras superan aproximadamente los 800 CFM, y los hornos de pizza a menudo superan este umbral y requieren soluciones dedicadas.
- Un equilibrio de ventilación adecuado previene la presión negativa, el tiro inverso y el rendimiento inconsistente del horno, especialmente para hornos de pizza de alta capacidad.
- Las opciones más comunes de aire de reposición incluyen la entrada pasiva, unidades activas atemperadas, campanas compensadas y ventiladores con recuperación de energía, con costos que aumentan con la complejidad.
- El dimensionamiento final debe involucrar a un ingeniero de HVAC y a la autoridad local competente para asegurar el cumplimiento y el funcionamiento adecuado.
- La coordinación temprana entre la selección del horno, el diseño de la ventilación y la aprobación de la autoridad competente ahorra tiempo, reduce rediseños y mejora la seguridad y la eficiencia.
Tabla de Contenidos
- Fundamentos del aire de reposición para hornos de pizza: por qué importa el equilibrio de la ventilación
- Cuándo el aire de reposición es obligatorio: códigos, umbrales y tu autoridad competente
- Tipos de soluciones de aire de reposición para cocinas de pizza
- Dimensionando tu sistema: reglas generales de CFM y ejemplos prácticos
- Instalación, controles y puesta en marcha: logrando el equilibrio perfecto
- Errores comunes, mantenimiento y costos típicos
- Perspectiva del experto: lo que las instalaciones realmente enseñan sobre el aire de reposición
- Planifica la compra de tu horno teniendo en cuenta la ventilación desde el primer día
- Fuentes
- Preguntas Frecuentes
Fundamentos del aire de reposición para hornos de pizza: por qué importa el equilibrio de la ventilación
Una campana de horno de pizza extrae aire de la cocina constantemente. Sin un volumen igual de aire que ingrese, la cocina cae en presión negativa, y ahí es cuando las cosas salen mal. Las puertas se vuelven difíciles de abrir, el extractor lucha por aspirar correctamente y, lo que es peor, los gases de combustión de un horno de gas o de leña pueden regresar a la habitación en lugar de salir por la chimenea. La guía de la NFPA sobre ventilación de cocinas comerciales es explícita en que un aire de reposición inadecuado crea precisamente esta presión negativa y riesgo de tiro inverso, incluida la exposición al monóxido de carbono.
Para los hornos de pizza específicamente, lo que está en juego es mayor que para una freidora o plancha estándar. Un horno de solera o un horno giratorio necesita un flujo constante de aire de combustión para mantener la temperatura de su bóveda, y privarlo de aire no solo crea un problema de seguridad, sino que también produce cocciones inconsistentes, tiempos de recuperación más largos entre pizzas y una campana que nunca elimina del todo el humo en un servicio ajetreado.
Los efectos dominó se manifiestan en las operaciones diarias:
- Puertas que se cierran de golpe o se resisten a abrirse a medida que aumenta la presión negativa
- Pilotos o quemadores que luchan por encenderse de forma consistente
- Humo que persiste cerca de la campana en lugar de extraerse limpiamente
- Malestar del personal por corrientes de aire que entran por cada rendija del edificio
- Temperaturas inconsistentes en la base y la bóveda del horno durante las horas punta
Cuándo el aire de reposición es obligatorio: códigos, umbrales y tu autoridad competente
La NFPA 96 no especifica un número universal de CFM que active un requisito de aire de reposición. En cambio, exige que se suministre aire de reposición “durante el funcionamiento del sistema de extracción” para equipos de cocción comerciales, lo que en la práctica significa que casi cualquier sistema de campana que sirva a un horno de pizza comercial necesita un suministro de aire compensatorio. Tu jefe de bomberos local y el departamento de construcción (colectivamente, la autoridad competente o AHJ, por sus siglas en inglés) interpretan y aplican ese requisito, y su aprobación es lo que realmente permite la apertura de tu cocina.
La práctica de la industria ofrece puntos de referencia útiles, aunque no estén codificados como un número nacional único:
- La guía de Greenheck señala que los sistemas de extracción por encima de aproximadamente 800 CFM suelen requerir una unidad de aire de reposición dedicada e interconectada.
- Las instalaciones específicas para pizza a menudo superan los 1.000 CFM una vez que se incluye una campana completa sobre un horno de solera o giratorio, superando con creces ese umbral común.
- La orientación práctica sobre ventilación para hornos de pizza sitúa los hornos de gas entre 600 y 900 CFM de extracción por conductos, mientras que los hornos de leña de interior a menudo necesitan alrededor de 1.200 CFM según la NFPA 96.
- El equipo adyacente al residencial a veces hace referencia a un punto de activación inferior de 400 CFM, que no es la cifra con la que deben trabajar los diseñadores de cocinas comerciales.
Dado que los umbrales varían realmente según la jurisdicción, el tipo de horno y la configuración de la campana, involucra a tu AHJ y a un ingeniero de HVAC con licencia en la etapa de concepto, no después de que el equipo ya se haya pedido. Nuestra guía sobre la NFPA 96 y la aprobación de la AHJ detalla lo que los inspectores suelen solicitar durante la tramitación de permisos.
Tipos de soluciones de aire de reposición para cocinas de pizza
No todas las cocinas necesitan la misma respuesta, y la elección correcta depende del clima, el tipo de horno y lo hermético que sea el edificio. Cuatro enfoques cubren la mayoría de las instalaciones de hornos de pizza:
- Entrada pasiva. El aire entra a través de una simple rejilla o conducto sin ventilador ni atemperación. Es la opción más económica de instalar, pero suministra aire exterior sin tratar directamente a la cocina, lo que significa corrientes frías en invierno y problemas de humedad en verano. Rara vez cumple por sí sola con el código para una campana de pizza de plena capacidad.
- Unidades de aire de reposición activas atemperadas. Un ventilador dedicado calienta o enfría el aire entrante antes de que llegue al suelo de la cocina, manteniendo al personal cómodo y ofreciendo mucho más control sobre el equilibrio. Esta es la solución estándar para líneas de pizza con mucho movimiento, aunque conlleva un costo inicial y operativo más alto que la entrada pasiva.
- Campanas compensadas o de ciclo corto. Estas introducen aire de suministro directamente en la campana en lugar de en la habitación, reemplazando el aire extraído sin arrojar aire exterior frío o caliente sobre la línea de cocción. La orientación del fabricante sobre sistemas de campanas para pizza señala esto como una opción común y práctica para hornos de pizza, ya que evita enfriar al personal que trabaja justo al lado de la boca del horno.
- Ventiladores con recuperación de energía (ERV) y ventilación controlada por demanda. Los ERV recuperan el calor o el frío del aire de extracción y lo transfieren al aire de suministro entrante, reduciendo la penalización energética del aire de reposición constante. La ventilación controlada por demanda ajusta la velocidad del ventilador a la carga de cocción real, lo que se adapta a sitios donde los costos energéticos son un factor de diseño más importante que la simplicidad pura.
Consejo Profesional: Si tu cocina tiene un horno giratorio de alto rendimiento junto con un horno de solera, no dimensionar tu aire de reposición solo para el horno de solera. Las cargas combinadas se suman rápidamente, y un dimensionamiento insuficiente es uno de los fallos de puesta en marcha más comunes.
Dimensionando tu sistema: reglas generales de CFM y ejemplos prácticos
El dimensionamiento final siempre corresponde a un ingeniero mecánico con licencia, pero puedes verificar una propuesta o instruir a un contratista utilizando algunas reglas generales ampliamente citadas.
- Un atajo común es aproximadamente 1 CFM de aire de combustión por cada 1.000 BTU de entrada del aparato, aunque esto varía según el tipo de aparato y la interpretación del código local.
- Los hornos de pizza de gas suelen necesitar de 600 a 900 CFM de extracción por conductos, mientras que los hornos de leña de interior a menudo requieren alrededor de 1.200 CFM.
- El aire de reposición generalmente se especifica como un porcentaje del total de la extracción, comúnmente del 80 al 100%, con el resto compensado por infiltración o transferencia de aire de otras zonas.
Considera un horno de solera de gas de 90.000 BTU combinado con una campana con una extracción de 900 CFM. En una cocina que opera tanto un horno de solera como un horno giratorio bajo secciones de campana separadas, los totales de extracción pueden superar los 1.800 CFM combinados, y tu presupuesto de aire de reposición debe reflejar la demanda simultánea de toda la cocina, no solo un aparato de forma aislada.
Instalación, controles y puesta en marcha: logrando el equilibrio perfecto
Un sistema de aire de reposición que parece correcto en papel puede fallar en la práctica si no se pone en marcha correctamente. Los enclavamientos son importantes aquí: el ventilador de aire de reposición debe aumentar y disminuir en secuencia con el ventilador de extracción, a menudo mediante variadores de frecuencia (VFD) y compuertas moduladoras, de modo que los dos sistemas se sigan mutuamente en lugar de luchar por el equilibrio.
La puesta en marcha es donde muchas instalaciones revelan problemas que un diseño nunca previó. La guía técnica sobre la ventilación de hornos de pizza de interior enfatiza que los procedimientos de prueba y equilibrio deben realizarse con todos los demás dispositivos de extracción y sistemas de HVAC funcionando simultáneamente, porque una cocina que se equilibra bien con las puertas del comedor abiertas puede fallar completamente una vez que el edificio está sellado y todos los ventiladores están operativos.
Una lista de verificación sólida para la puesta en marcha incluye:
- Pruebas de humo y tiro en la boca de la campana bajo plena carga operativa
- Equilibrado del flujo de aire con todos los ventiladores de extracción y unidades de techo en funcionamiento
- Documentación escrita de las cifras de CFM medidas para los registros de la AHJ
- Detección de monóxido de carbono y salvaguardias de combustión interconectadas como respaldo contra eventos de tiro parcial
- Una revisión final con el contratista instalador y la AHJ
Errores comunes, mantenimiento y costos típicos
El fallo más común es la puesta en marcha de un sistema con puertas o ventanas abiertas, lo que enmascara un problema de presión negativa que solo aparece una vez que el edificio está sellado para el invierno. Muy de cerca le sigue ignorar las cargas de extracción de la competencia, los baños, las secadoras, otras líneas de cocción, que silenciosamente consumen el presupuesto de aire de reposición que creías tener.
El mantenimiento continuo mantiene un sistema conforme a la normativa:
- Reemplaza o limpia los filtros de entrada según un calendario establecido, particularmente en sitios urbanos con mayores cargas de partículas
- Inspecciona y lubrica las compuertas para que modulen libremente en lugar de quedarse atascadas abiertas o cerradas
- Recalibra las secuencias de control anualmente, especialmente después de cualquier reemplazo de campana u horno
- Verifica que los enclavamientos sigan funcionando correctamente cada vez que se agregue equipo nuevo a la línea
En cuanto al costo, los patrones de precios de la industria muestran la entrada pasiva como la opción más barata de instalar, mientras que las unidades atemperadas activas a menudo comienzan en los pocos miles de dólares y aumentan bruscamente con la capacidad y los requisitos de atemperación. Las campanas compensadas y los ERV se sitúan en el extremo superior del rango debido a los conductos adicionales y al equipo de intercambio de calor involucrados. Trata cualquier cifra en línea como un número de planificación aproximado. Obtén un presupuesto específico para tu sitio antes de presupuestar un proyecto.

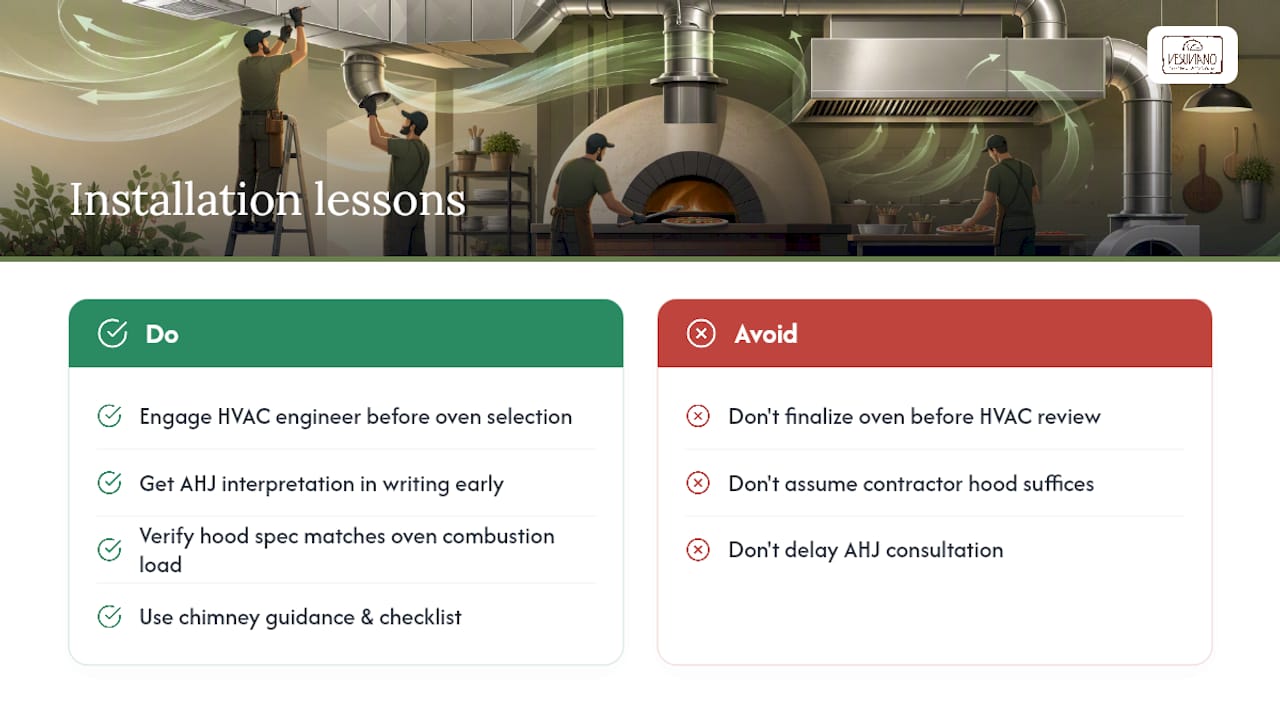

Perspectiva del experto: lo que las instalaciones realmente enseñan sobre el aire de reposición
Un representante experimentado de la industria ha visto el mismo patrón repetirse en proyectos de exportación: cocinas diseñadas primero alrededor del horno y luego la ventilación. Ese orden provoca rediseños. Involucrar a un ingeniero de HVAC antes de que el horno esté finalizado, no después, es el único cambio que ahorra más tiempo y dinero en el sitio.
Su consejo a los operadores es claro: obtén la interpretación específica de tu AHJ por escrito con anticipación, porque los umbrales difieren genuinamente entre jurisdicciones, y nunca asumas que las especificaciones de campana predeterminadas de un contratista tienen en cuenta la carga de combustión real de tu horno. Para una lectura técnica más profunda, nuestra guía sobre la altura de la chimenea y la lista de verificación de requisitos de instalación de hornos de pizza cubren los puntos de coordinación que la mayoría de los proyectos omiten.
— Bruno - Key Account & Export Manager
Planifica la compra de tu horno teniendo en cuenta la ventilación desde el primer día
Elegir el horno antes de que el plan de ventilación esté definido es exactamente el error de secuenciación que provoca rediseños y retrasos en las aperturas. Algunas empresas ofrecen consultoría técnica junto con la fabricación del horno, de modo que la carga de combustión, los requisitos de la campana y el dimensionamiento del aire de reposición se discuten mientras la especificación del horno aún está en la mesa de dibujo, no después de que haya llegado al sitio.
Ya sea que estés especificando un horno de leña comercial, un modelo eléctrico o un horno giratorio de alta producción, nuestro equipo puede hablar sobre las necesidades de aire de combustión y coordinar con tu contratista de HVAC y la AHJ antes de que se solicite el equipo. Si estás considerando tipos de hornos para una nueva construcción, vale la pena hacerlo mientras las dimensiones y las clasificaciones de BTU aún son flexibles. Si ya estás trabajando con un contratista mecánico, emparejarlos con una lista de verificación como esta lista de verificación de limpieza y seguridad de cocinas de restaurantes ayuda a mantener el mantenimiento de la ventilación en el mismo calendario que todo lo demás en la cocina.
Ponte en contacto con nuestra gama de hornos napolitanos para iniciar esa conversación, e involucra a tu contratista de campanas y HVAC en la discusión desde la primera llamada.
Fuentes
- Cuándo se requiere aire de reposición para cocinas (Greenheck)
- 10 consejos clave de ventilación para hornos de pizza de interior (PizzaOvenWorld)
- Sistemas de campanas para pizza y aire de reposición de ciclo corto (página de producto de HoodMart)
- Cómo ventilar un horno de pizza de interior de forma segura (Forno Nardona)
Preguntas Frecuentes
¿A qué CFM se necesita aire de reposición?
Muchas jurisdicciones hacen referencia a 800 CFM como un punto de activación común para una unidad dedicada de aire de reposición, aunque las instalaciones de campanas de pizza con frecuencia superan los 1.000 CFM y siempre necesitan la confirmación de la AHJ.
¿Cuánto cuesta el aire de reposición?
La entrada pasiva es la opción de menor costo, mientras que las unidades activas atemperadas a menudo comienzan en los pocos miles de dólares y aumentan con la capacidad, y las campanas compensadas o los ERV se sitúan aún más arriba debido a los conductos adicionales y al equipo de intercambio de calor.
¿Cuál es la diferencia entre un manejador de aire y una unidad de aire de reposición?
Un manejador de aire acondiciona y circula el aire para la calefacción y refrigeración general de confort, mientras que una unidad de aire de reposición reemplaza específicamente el aire extraído por la campana de la cocina, a menudo con atemperación dedicada para compensar las propias cargas de la campana de la cocina.
¿Qué es el aire de reposición en un restaurante?
Es el aire de suministro que se introduce en una cocina de restaurante para reemplazar el volumen que se extrae por la campana, evitando la presión negativa, el tiro inverso y el riesgo de monóxido de carbono que conlleva el desequilibrio en los aparatos de combustión.
¿Los hornos de leña para pizza necesitan más aire de reposición que los hornos de gas?
Sí, los hornos de leña de interior a menudo requieren alrededor de 1.200 CFM de extracción por conductos según la NFPA 96, notablemente más alto que los 600 a 900 CFM típicos de los modelos de gas.
